Línea de revestimiento externo 3LPE

Proporcionamos proyectos llave en mano que incluyen el revestimiento interno y el revestimiento externo (revestimiento FBE, revestimiento 3LPE).

Nuestro equipo ha diseñado y fabricado la primera línea de revestimiento de tubos de acero 3LPE en China. Para obtener más información sobre la línea de revestimiento de tubos de acero, por favor póngase en contacto con nosotros ahora.

3LPE External Coating Line

La línea de revestimiento 3PE para tuberías de acero es un conjunto de equipos que constituye el revestimiento más avanzado de las tuberías de acero enterradas. Este equipo representa el proceso de revestimiento más avanzado que es popular en todo el mundo.

Combinando la tecnología de revestimiento FBE popular en América del Norte y la tecnología PE/PP popular en Europa, esta línea de producción puede revestir tuberías con revestimiento FBE de una capa, revestimiento FBE de doble capa, revestimiento PE de doble capa, revestimiento 3PE, revestimiento 3PP y también es capaz de revestir tuberías de hormigón.

Los tubos recubiertos por este equipo se han aplicado ampliamente en el transporte de petróleo, gas y agua. Estos tubos se han aplicado para la tubería sub-oceánica. Con el apoyo de un control razonable del proceso, estos tubos recubiertos cuentan con una alta capacidad para soportar la decapitación, el ácido, el álcali y la radiación ultravioleta. Los tubos tratados con el proceso de revestimiento 3PE, con un excelente rendimiento, han sido honrados como “Sistema Anticorrosivo Permanente” en esta industria.

Esta línea de producción, equipada con muchos equipos/dispositivos especiales y apoyada por varios tipos de equipos/dispositivos de protección del medio ambiente, puede garantizar las ventajas, incluyendo la alta eficiencia, el ahorro de energía y el respeto al medio ambiente para la producción de revestimiento.

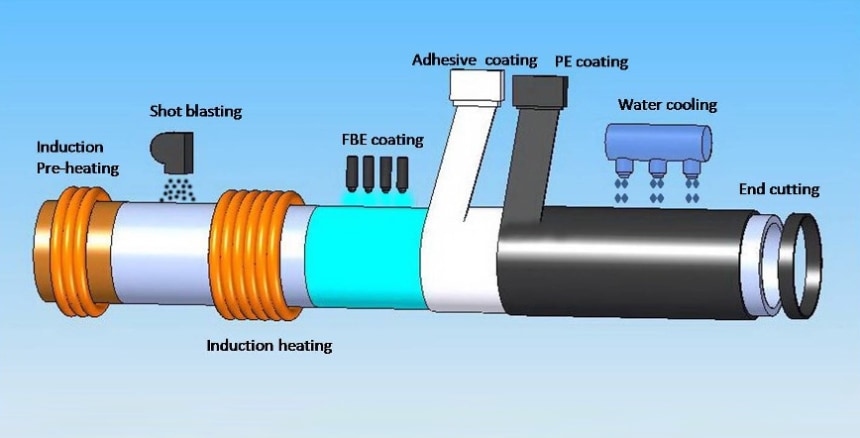

El siguiente es el diagrama de flujo del proceso de revestimiento:

Índice de contenidos

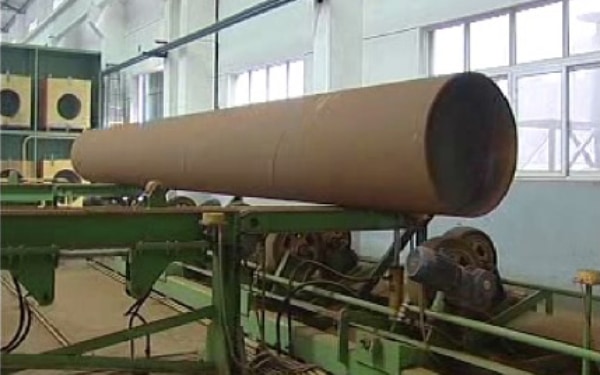

1) Estantería y transportador de entrada

La tubería será cargada por esta unidad.  Consiste en una estantería de entrada y un sistema de transporte. Todas las acciones son impulsadas por el sistema hidráulico. El estante principal hecho de tubo de acero de estructura rectangular de pared gruesa es para asegurar el transporte estable y para cumplir con el requisito de carga pesada máxima de la tubería pesada. La captura y liberación de la tubería es controlada por el PLC automáticamente.

1-Inbound rack and conveyor

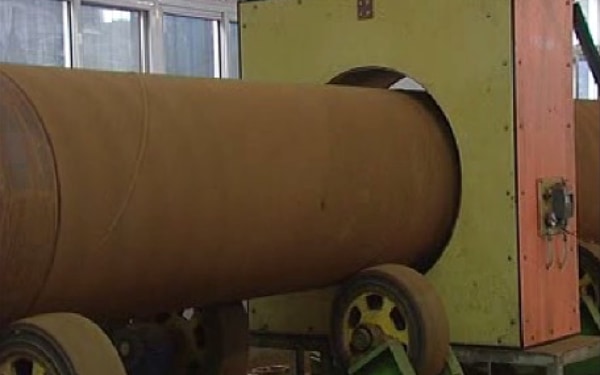

2) Precalentamiento por inducción

Esta unidad sirve para calentar la tubería para mejorar el rendimiento del granallado. La unidad de inducción es un calentador de inducción de frecuencia media. La superficie del tubo es de 50-60℃.

2-Induction preheating

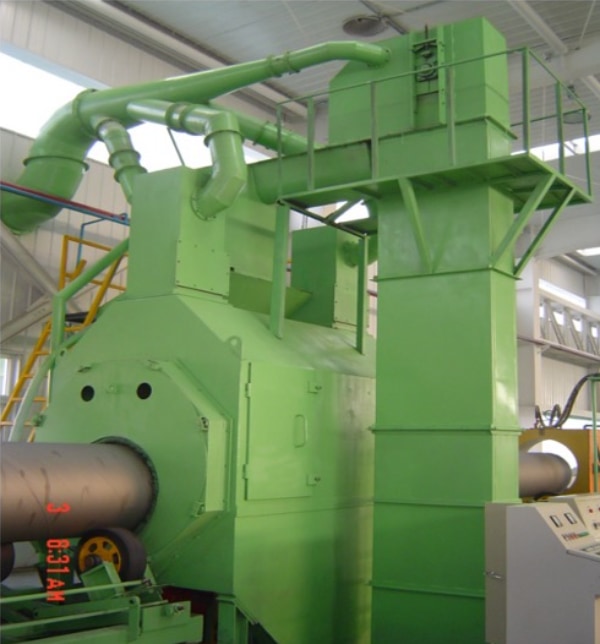

3) Granallado

La unidad de granallado sirve para eliminar el polvo, el aceite y la humedad de la superficie de la tubería. De este modo, el rendimiento del revestimiento será mejor y tendrá una vida útil más larga.

3-Shot blast

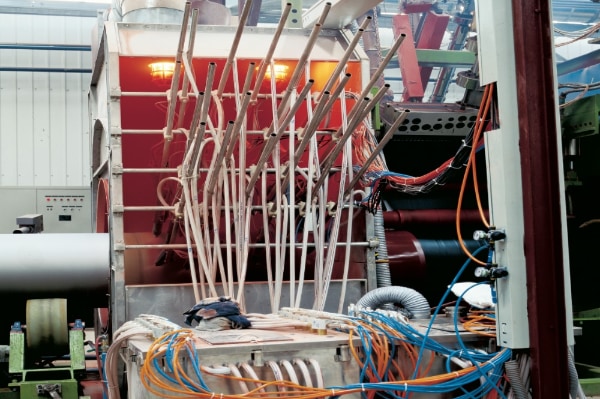

4) Recubrimiento de epoxi

El diseño especial de la pistola de pulverización electrostática de alto voltaje puede cumplir con los requisitos de alta temperatura. El generador electrostático de alto voltaje puede proporcionar 100kV(DC) potencia. Esto asegura la alta velocidad y la alta eficiencia. Pistola de pulverización hecha en Japón. El diseño modular es bueno para el mantenimiento. Sala de pulverización hecha de acero inoxidable, la luz en el interior. El reciclaje de polvo utiliza el ciclón y el cartucho. El material del cartucho es fibra de poliéster y material compuesto de papel de aluminio con microagujeros. Este material puede eliminar la electrostática y se puede lavar con agua.

4-Epoxy coating

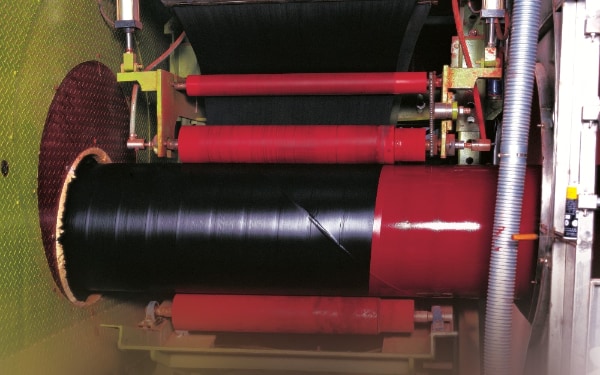

5) Adhesivo y revestimiento de PE

El adhesivo saldrá del troquel de la percha para cubrir la capa de epoxi. Esto podría mejorar la resistencia entre la capa de PE y la capa de epoxi.

Las capas de PE y de adhesivo se laminarán en línea.

5-Adhesive and PE coating

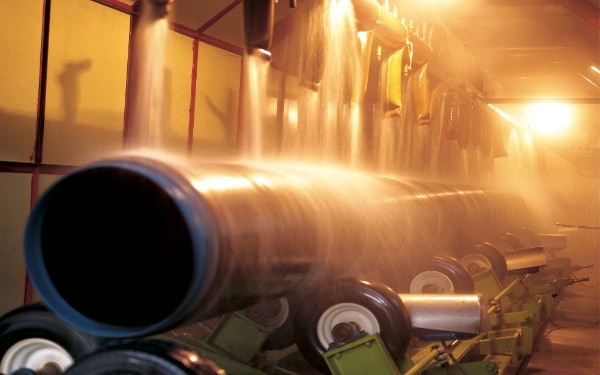

6) Enfriamiento con agua

Después del revestimiento de las capas de adhesivo y PE, el tubo entrará en la sala de refrigeración para enfriar el tubo revestido. El agua circula.

El sistema de transporte en esta unidad puede inclinarse automáticamente para vaciar el agua en el interior durante la etapa de enfriamiento. También la acción de la tubería de captura y la tubería de liberación son automáticas.

6-Water cooling

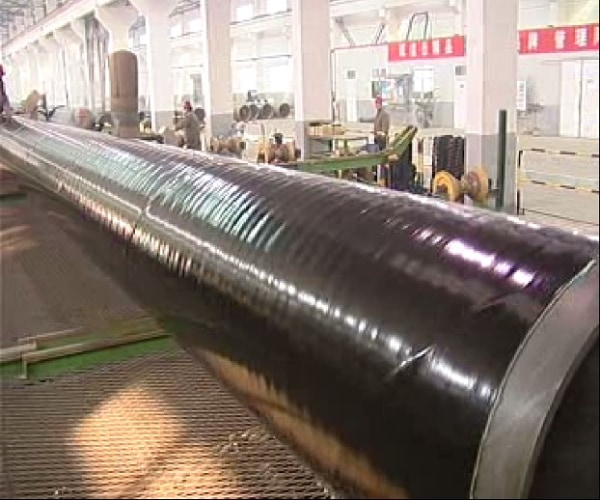

7) Plataforma de comprobación

Ahora la tubería está lista para su comprobación. Esta plataforma es para el control de calidad y la transferencia de la tubería calificada y la tubería no calificada a diferentes zonas.
